Газовий котел настінний NOVA FLORIDA DELFIS CTN 24 AF– двоконтурний котел з проточним теплообмінником в модифікаціях з відкритою камерою згорання і природною тягою.
Особливості котла:
- в серійному виконанні котел призначений для роботи на метані або зрідженому газі;
- високоефективний двоконтурний п`ятитрубний мідний теплообмінник;
- камера згорання із листкової сталі і керамічної панелі;
- електронна плата з непереривною модуляцією полум`я трьома датчиками (подача і повернення опалювального контуру і контуру ГВП) і іонізаційним контролем полум`я за допомогою моно електрод;
- жк-інтерфейс для візуалізації температури подачі на контурі опалення і температури ГВП на виході, кодів несправностей, для вибору температури контуру опалення ГВП, а також режиму роботи;
- функція оптимізації частоти циклів «старт-стоп», захисту від замерзання, анти блокіровки насосу, пост-циркуляції насосу, режим тестування («сажотрус»);
- насосний вузол, включає в себе реле тиску води, запобіжний клапан 3 бар, вузол заповнення системи опалення і зливний кран;
- ступінь електроізоляції ІРХ4D;
- клас енергоефективності згідно 92/42 СEE:DELFIS CTN★★.

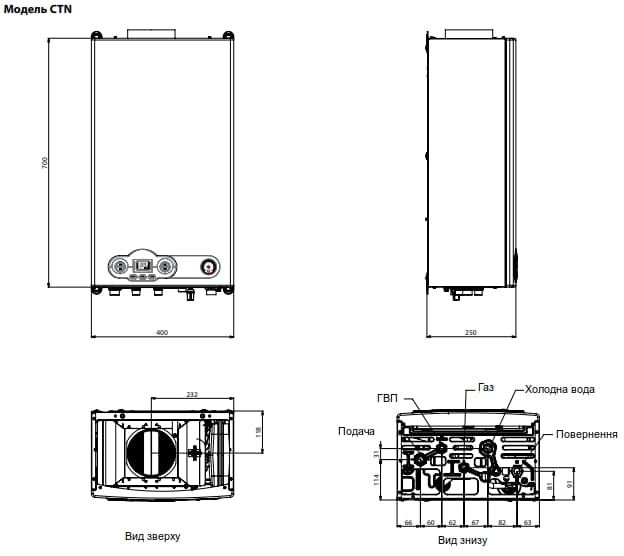

Габаритні розміри котла NOVA FLORIDA DELFIS CTN 24 AF
G — подача газу (½"), M — подача води в систему опалення, C — вихід ГВП (½"), F — подача холодної води (½"), R — повернення із системиопалення (¾")
Гідравлічна схема котла NOVA FLORIDA DELFIS CTN 24 AF
1. Датчик температури санітарної води
2. Модулюючий газовий клапан
3. Датчик температури опалення
4. Форсунка пальника
5. Пальник
6. Електрод розпалу/визначення наявності полум`я
7. Термостат безпеки
8. Бітермічний теплообмінник
9. Димоуловлювач
10.Термовтат димових парів
11. Розширювальний бачок
12. Повітровідвідник
13. Циркуляційний насос
14. Реле тиску води
15. Повітровідвідник
16. . Кран підживлення
17. Обмежувач витрати 10 л/хв
18. Регулятор потоку холодної води
19. Кран підживлення
20. Датчик температури повернення із системи опалення
Панель управління котла NOVA FLORIDA DELFIS CTN 24 AF
1.Регулятор температури ГВП від мінімальної 35 ºС до максимальної 50 °C
2. Запит даних і підтвердження параметрів
3. Вибір режиму роботи котла ЛІТО – ЗИМА – ОПАЛЕННЯ – ЧЕРГОВИЙ РЕЖИМ
4. Розблокування котла
5. ЖК-дисплей
6. Регулятор температури води контуру опалення від 35°C до 78°C
7. Манометр – показує тиск теплоносія в системі опалення
Технічні характеристики
| Найменування параметру | NOVA FLORIDA DELFIS CTN 24 AF |
| Кількість форсунок | 11 |
| Номінальна теплова потужність, кВт | 24,5 |
| Мінімальна теплова потужність в режимі опалення, кВт | 12,0 |
| Номінальна корисна потужність, кВт | 22,1 |
| Мінімальна корисна потужність в режимі опалення, кВт | 10,5 |
| ККД при Р номін, % | 90,1 |
| ККД при 30% навантаженні, % | 89,2 |
| Класифікація енергоефективності згідно 92/42 СЕЕ | ★★ |
| Втрати в димоході при працюючому пальнику, % | 5,98 |
| Мінімальні витрати в контурі ГВП, л/хв | 3 |
| Максимальна температура в контурі ГВП, ºС | 57 |
| Мінімальна температура в контурі ГВП, ºС | 35 |
| Об`єм води, л | 7 |
| Максимальна ємність в системі опалення, л | 100 |
| Діаметр димоходу | 130 |
| Напруга/Частота електричного струму, В/Гц | 230/50 |
| Споживана електрична потужність, Вт | 69 |
| Габаритні розміри: | |
| Ширина, мм | 400 |
| Висота, мм | 700 |
| Глибина, мм | 250 |
| Вага котла нетто, кг | 22,5 |
