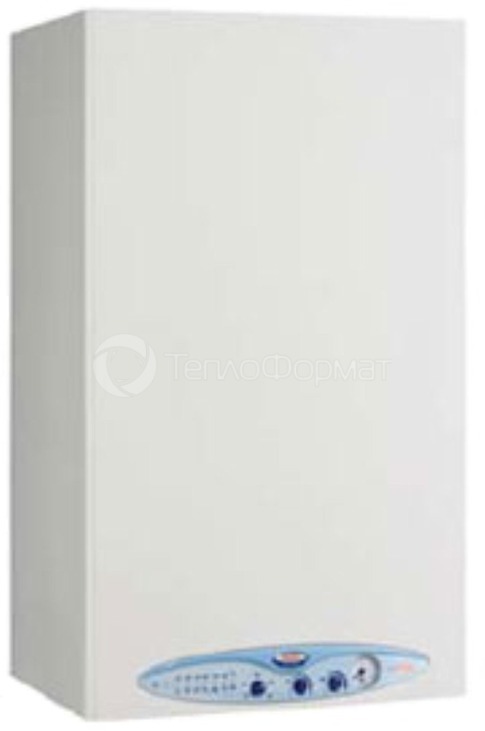

Газовий котел настінний NOVA FLORIDA PICTOR DUAL LINE RTFS 24кВт – одноконтурний котел з монотермічним теплообмінником, герметичною камерою згоряння та з примусовою тягою. Представлений в конфігураціях: на метані і на зрідженому газі.

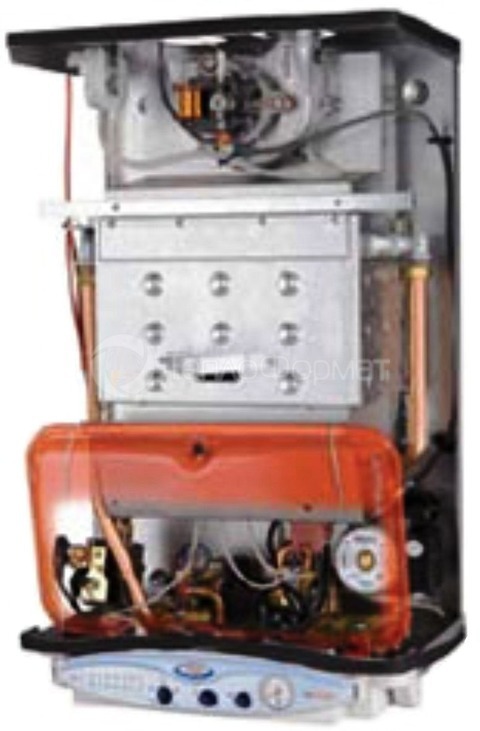

Особливості котла:
- теплообмінник опалювального контуру;
- ексклюзивний компактний трискоросний циркулярний насос зі вбудованим воповітровивідником;
- гідравлічний вузол вкомплектований триходовим клапаном, регулюючим бай-пасом, запобіжним клапаном, реле тиску води, краном заповнення, зливним вентелем і гнучкою трубкою, з`єднаний котел з розширювальним баком;
- розширювальний бак об`ємом 8 л;
- інтегрована електронна плата, забезпечуючи безпечність роботи і модуляцію потужності пальника;
- функція погодо залежного регулювання при наявності датчика зовнішньої температури (не входить в стандартну комплектацію);
- плати управління високо- і низькотемпературними зонами опалення (не входять в стандартну комплектацію);
- кожух з передніми дверцятами, відкривається вправо або вліво (запатентований);
- клас енергоефективності згідно 92/42 СEE: CTN 24 ★★.

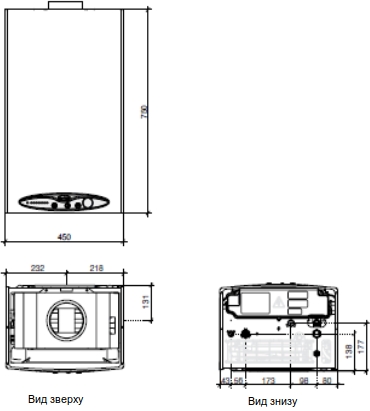

Габаритні розміри котла NOVA FLORIDA PICTOR DUAL LINE RTN
Гідравлічна схема котла
1.газовий клапан
2. NTC – датчик опалювального контура
3. форсунки пальника
4. атмосферний пальник
5. електрод контролю полум`я
6. запобіжний термостат
7. теплообмінник
8. термостат димових газів
9. колектор димових газів
10. ніпель розширювального баку
11. розширювальний бак
12. електрод розпалу
13. повітровидаляч
14. циркулярний насос
15. реле тиску води
16. кран заповнення
17. запобіжний клапан
G Подача газу G 1/2"
M Подача води в систему опалення G 3/4"
F Подача холодної води G 1⁄2"
R Повернення із системи опалення G 3/4"
Технічні характеристики
| Найменування параметру | NOVA FLORIDA PICTOR DUAL LINE | ||
| RTN 24 | RTFS 24 | RTFS 28 | |
| Кількість форсунок | 12 | 13 | 13 |
| Максимальна теплова потужність, кВт | 25,7 | 25,5 | 30,5 |
| Максимальна теплова потужність контуру опалення, кВт | 11 | 11 | 12,3 |
| Максимальна корисна потужність, кВт | 23,3 | 23,8 | 28,6 |
| Максимальна корисна потужність контуру опалення, кВт | 9,9 | 9,9 | 11 |
| ККД при номінальній потужності, % | 90,7 | 93,2 | 93,77 |
| ККД при зменшеній потужності (30%), % | 88,7 | 90,2 | 91,2 |
| Класифікація енергоефективності згідно 92/42 СЕЕ | ★★ | ★★★ | ★★★ |
| Втрати в димоході при працюючому пальнику, % | 8,5 | 6,57 | 6,1 |
| Мінімальні витратиГВП, л/мин | 3 | 3 | 3 |
| Максимальна температура контуру ГВП, ºС | 83 | 83 | 83 |
| Мінімальна температура контуру ГВП, ºС | 35 | 35 | 35 |
| Ємність розширювального баку, л | 8 | 8 | 8 |
| Діаметр дымоходу | - | - | - |
| Напруга/Частота електричного току, В/Гц | 230/50 | 230/50 | 230/50 |
| Споживана електрична потужність, Вт | 90 | 130 | 150 |
| Габаритні розміри: | |||
| Ширина, мм | 450 | ||
| Висота, мм | 750 | ||
| Глибина, мм | 325 | ||
| Вага котла нетто, кг | 31 | 32,6 | 33,4 |
| Вага котла брутто, кг | 34,6 | 36,2 | 36,8 |
