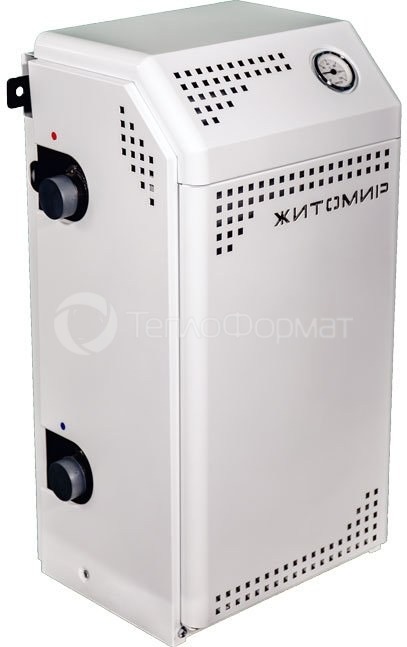

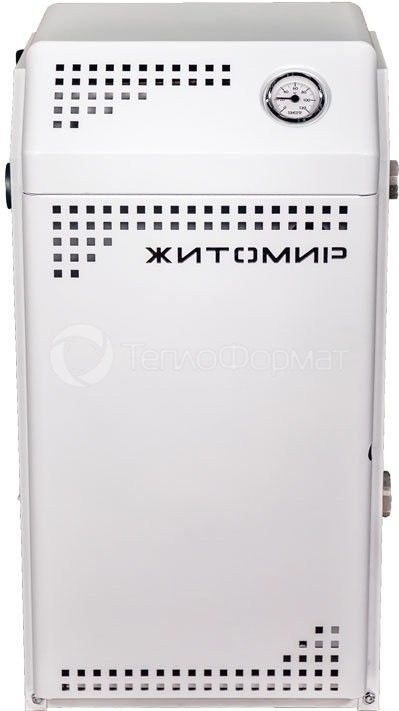

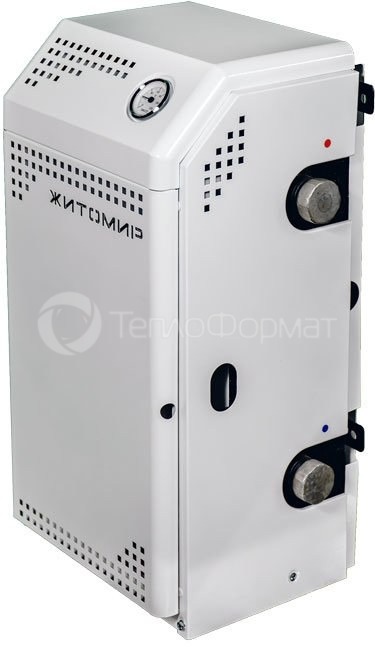

Газовий котел парапетний АТЕМ Житомир-М АОГВ-10Н (одноконтурний) застосовується тільки для опалення і не може використовуватися для гарячого водопостачання. Котел парапетного типу двотрубний. Дана модель котла на 10 кВт призначена для опалення приватного будинку, виробничого приміщення, приміщеннях побутового призначення або багатоповерхових житлових будинках площею до 100 кв.м. Це перший котел парапетного типу з природною тягою. Котел працює за рахунок мінімальної природної тяги в 2-2,5 Па.
Це багато в чому покращує якість згорання газу в топці котла, а також дає можливість застосувати розвинені турбулізатори в жарогарних трубах і тим самим забезпечити більш повний відбір тепла, що значно підвищує ефективність котла.
Переваги двотрубного котла Житомир-М АОГВ-10Н:
- нова система подачі повітря для повного згорання газу;
- стійке горіння при сильному вітрі;
- зменшений розмір повітряної і димової труби (мінімальні втрати тепла з котла);
- зменшені габарити;
- легкість монтажу;
- енергонезалежний, завдяки автоматиці Eurosit 630;
- підвищений ККД і економічність.

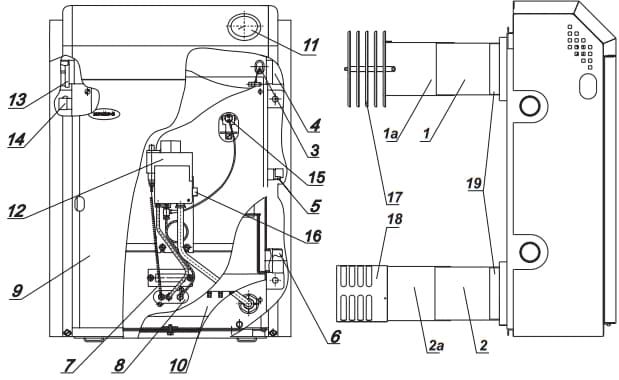

Конструкція котла
1. внутрішній патрубок димоходу,
1а. зовнішній патрубок димоходу,
2. внутрішній патрубок воздуховоду,
2а. зовнішній патрубок воздуховоду,
3. стаканчик для установки балонів терморегулятора і термоіндикатора,
4. вихід води в систему опалення,
5. вихід води на господарські потреби (для виробів з другим контуром),
6. вхід води з системи опалення (обратка),
7. оглядове вікно,
8. запальник,
9. декоративне облицювання,
10. основний пальник,
11. термоіндикатор,
12. автоматика безпеки з газовим клапаном,
13. заглушки,
14. вихід води з водопроводу,
15. датчик перегріву,
16. патрубок підключення газу,
17. ковпак димоходу,
18. ковпак воздуховоду,
19. кільце з'єднувальне.
Технічні характеристики
| Найменування параметру | Од. вим. | АОГВ-10Н |
| Вид палива | Природний газ по ДСТ 5542-87 | |
| Ефективність згорання палива (ККД), не менше | % | 94 |
| Тиск газу, (мм. вод. ст.) | ||
| Номінальний | Па | 1274 |
| Мінімальний | Па | 635 |
| Максимальний | Па | 1764 |
| Теплоносій | Вода pH7 | |
| Максимальна температура води на виході з котла, не більше | °С | 90 |
| Рекомендована температура теплоносія | °С | 60-80 |
| Робочий тиск теплоносія, не більше | МПа (кг/см2) | 0,15(15) |
| Номінальна теплова потужність | кВт | 10 |
| Опалювальна площа | м2 | 100 |
| Об'єм води в котлі | л | 13 |
| Номінальна витрата газу, приведений до норм. умов | м3/год | 0,78 |
| Умовний прохід приєднувальних патрубків до системи отоплення | мм | 40 |
| До системи газопостачання | мм | 15 |
| Габаритні розміри | ||
| Висота | мм | 780 |
| Ширина | мм | 365 |
| Глибина | мм | 300 |
| Маса котла | кг | 42 |
