Котли Atmos - це якість, втілена в сучасні технології, що дозволяє значно економити час і витрати по опаленню вашого житла.

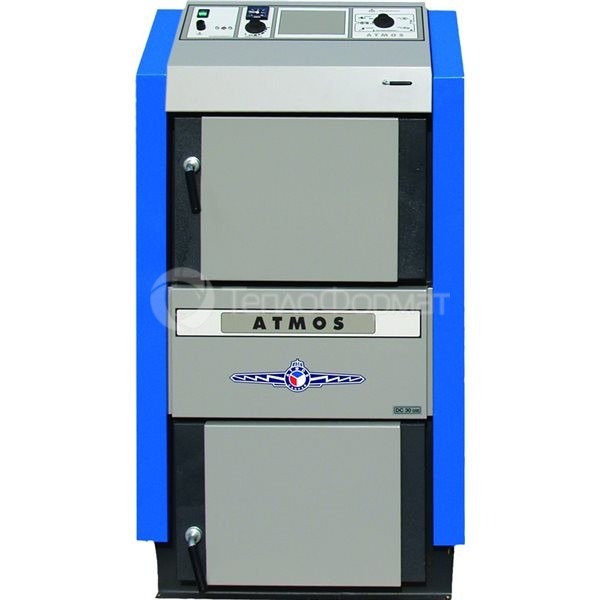

Піролізний котел Atmos DC 50 GSX сконструйований для спалювання деревини по принципу генераторної газифікації з застосуванням відсмоктувального вентилятора, який видаляє з котла продукти згорання або вганяє в котел повітря. Корпус виготовлений із зварених сталевих листів товщиною 3-8 мм, який оснащений в нижній частині жаростійким патрубком з поздовжнім отвором для проходу продуктів згорання і газів. Простір згорання, який знаходиться під насипною частиною, викладений керамічними блоками. У задній частині корпусу котла Atmos знаходиться вертикальний канал для продуктів згорання, оснащений у верхній частині клапаном для розтоплення. У верхній частині каналу для продуктів згорання знаходиться патрубок для приєднання до димоходу.

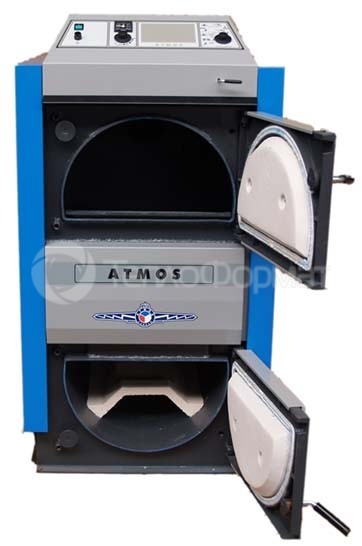

Конструкція піролізного котла Atmos DC 50 GSX - котел складається з двох, розміщених один над одним камер, верхня камера призначена для запасу палива, в нижній камері відбувається спалювання і знаходиться зольник. Між ними поміщається сопло для газифікації деревини, яке сприяє досконалої газифікації і повному згорянню палива.
Переваги котлаAtmos DC 50 GSX:
- Можливість спалювання великих шматків деревини.
- Великий бункер для палива - тривалий час горіння.
- Високий ККД - залежно від типу 81-89% - первинне і вторинне повітря підігрівається до високої температури.
- Екологічне спалювання - згідно CSN EN 303-5 відноситься до 3-го класу.
- Витяжний вентилятор - безпильний збір золи, котельня без диму.
- Контур охолодження для запобігання перенагрівання - без ризику пошкодження котла Atmos.
- Автоматичне вимкнення котла після догорання палива - термостат для димових газів.
- Зручний збір золи - велика керамічна камера згорання для золи (у дерева збираємо один раз в тиждень, у вугілля - один раз в день).
- Котел без трубної дошки - більш просте очищення.
- Невеликі розміри і мала вага.
- Висока якість.
Схема котла Atmos DC 50 GSX
1. Корпус котла
2. Дверцята для підкладання палива
3. Дверцята піддувала
4. Вентилятор - нагнітальний, витяжний (S)
5. Вогнетривка фасонна частина - сопло
6. Панель управління
7. Запобіжний термостат
8. Регулююча заслонка
9. Фасонна частина - блок топки - GS
10. Фасонна частина - GS - сферичний простір L + P
11. Ущільнення сопла
12. Фасонна частина - півмісяць
13. Заслонка для запалювання
14. Вогнетривка заслонка - GS - задня сторона сферичного простору
15. Кришка для чищення
16. Діафрагма
17. Тяга заслінки для запалювання
18. Термометр
19. Діафрагма топки
20. Вимикач
21. Регулятор потужності - Honeywell FR124
22. Петля охолодження
23. Термостат вентилятора
24. Наповнювач в дверцятах - Sibral
25. Ущільнення на дверцятах - шнур 18x18
26. Термостат топкових газів
Габарити котла Atmos DC 50 GSX
| DC 50 GSX | DC 70 GSX | |
| A | 1563 | 1686 |
| B | 1042 | 1068 |
| C | 678 | 678 |
| D | 997 | 1086 |
| E | 150 (152) | 180 |
| F | 70 | 58 |
| G | 184 | 184 |
| H | 1287 | 1407 |
| CH | 256 | 256 |
| I | 256 | 256 |
| J | 2" | 2" |
Технічні характеристики
| Найменування параметру | Од. вим. | DC 50 GSX | DC 70 GSX |
| Діапазон потужності | кВт | 49 | 70 |
| Необхідна тяга димаря | Па | 25 | 30 |
| Вага котла | кг | 538 | 571 |
| Об'єм води | л | 120 | 132 |
| Об'єм завантажувальної камери | дм3 | 210 | 210 |
| Максимальна довжина полін | мм | 530 | 530 |
| Витрата протягом опалювального сезону | 50 | 70 | |
| Необхідна паливо | Сухе дерево з теплотворністю 5 - 18 МДж / кг, діаметр 70 - 150 мм, вологість 12 - 20% | ||
| Міn. температура повертається води | 65 °C | ||
| Величини віддачі (ККД) в повному діапазоні потужності | 81 - 89 % - в залежності від типу котла | ||
| Клас котла CSN EN 303-5 | 3 | ||
