Котлы Ретра характеризируются высокой экономичностью, надежностью, простотой в эксплуатации, а также КПД до 93%. Они приспособлены для сжигания всех видов топлива: от угля и дров до опилок, макулатуры, соломы. В качестве топлива позволяется использовать отходы производства.

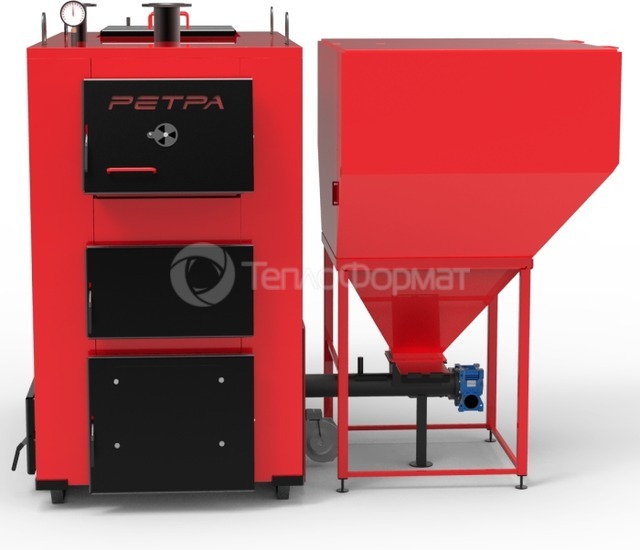

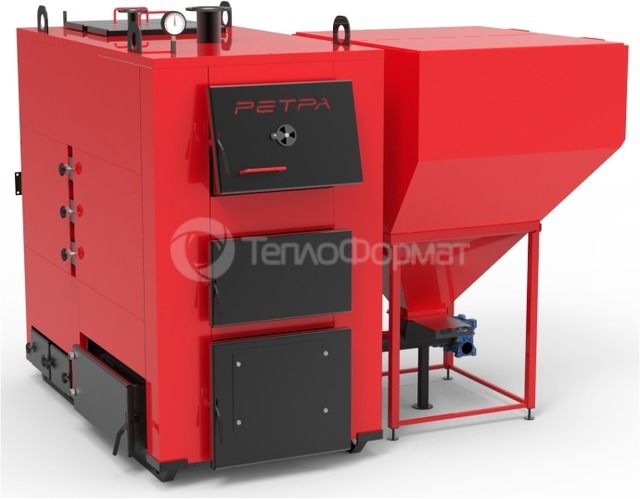

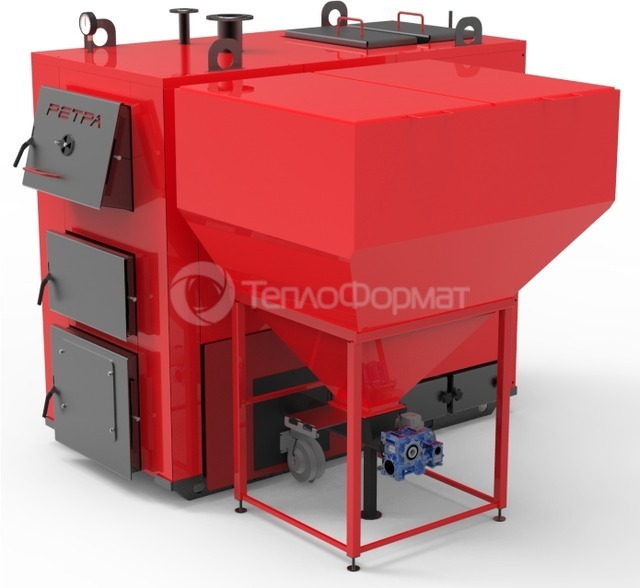

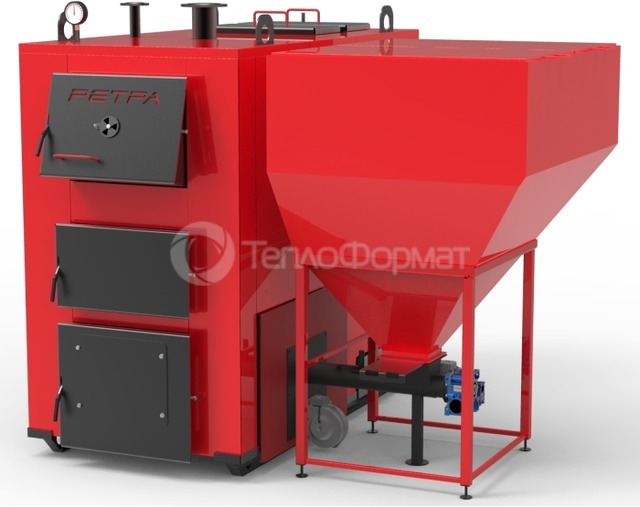

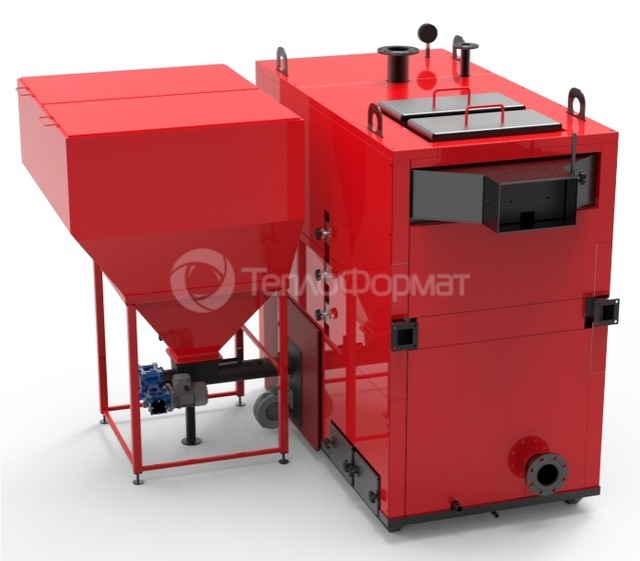

Котлы Ретра-4М Trio 98 кВт могут работать в двух режимах - в режиме ручной и автоматической загрузки топлива. В первом режиме работы котла загрузки топлива (дрова, уголь, брикет и т.п.) происходит через загрузочный люк. Процесс эффективного сгорания топлива в топке осуществляется благодаря интенсивной подаче воздуха по периметру камеры. При этом образуется «воздушный кокон» вокруг топлива. Газ, который не сгорел в топке из-за недостатка воздуха, догорает благодаря подаче вторичного воздуха. Этим обеспечивается высокий коэффициент полезного действия, достигающий 93%.
Во втором режиме загрузка топлива осуществляется автоматически из бункера винтовым шнеком (приводится в действие мотор-редуктором) к пеллетной горелке. Максимально эффективное сгорание топлива в пеллетной горелке обеспечивается благодаря обдуву воздухом, который осуществляется вентилятором. Работа шнекового транспортера и вентилятора контролируется микропроцессорным терморегулятором.
Преимущества котла Ретра-4М Trio:
- Две топки: верхняя для сжигания сырья больших размеров, нижняя - для сжигания с помощью пеллетной горелки мелкого топлива;
- Работа в ручном и автоматическом режиме;
- Возможность использования различных видов топлива, более доступных потребителю;
- Увеличенный объем бункера обеспечивает непрерывную работу котла до 3-5 суток;
- Двойное предотвращения возгорание в шнеке;
- Экологическая чистота - соблюдение всех санитарных и экологических норм выбросов;
- Удобство, простота в обслуживании и длительный срок эксплуатации оборудования (15 лет и более);
- Уникальность оборудования оказывает и современная автоматика с удобным многофункциональным меню;
- Котлы изготавливаются из котловой стали толщиной 5 мм;
- Рабочая температура дымовых газов 90-110 ° С; рабочее давление в системе отопления - до 0,6 МПа (по заказу);
- Наличие системы бездымного горения при использовании всех видов твердого топлива и горючих отходов.

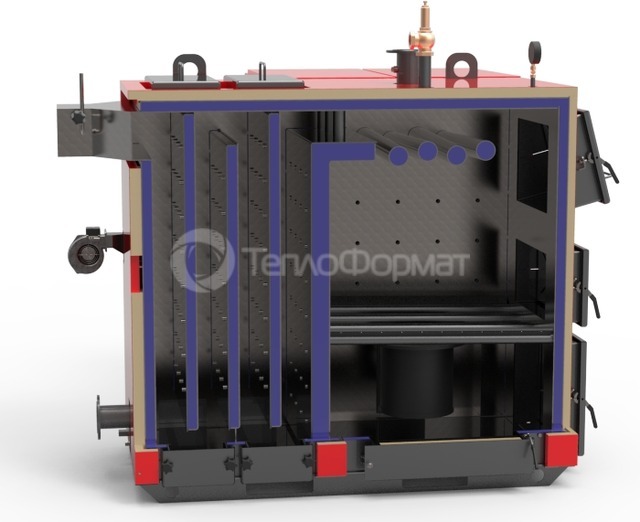

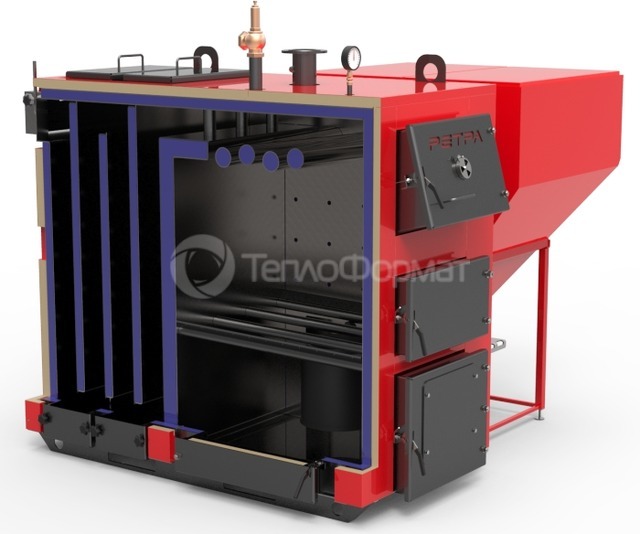

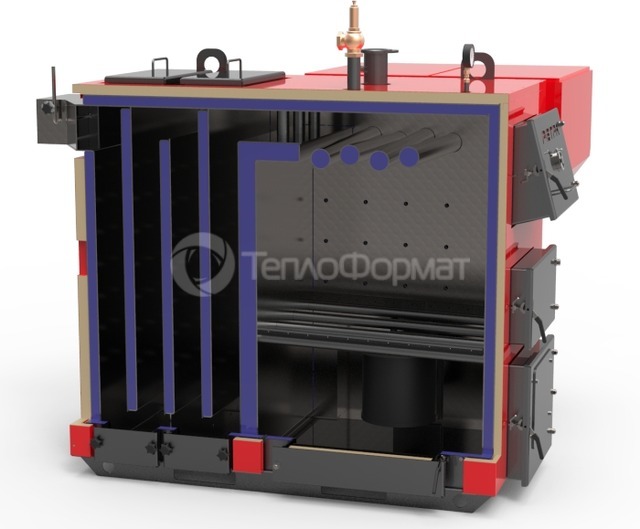

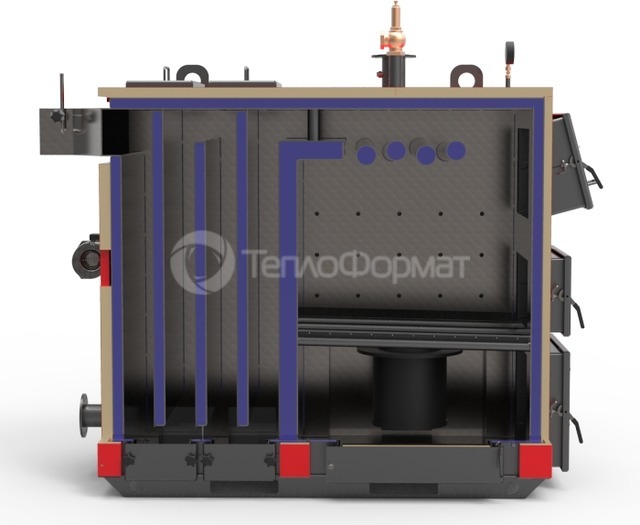

Конструкция котла Ретра-4М Trio
1 - колосниковая решетка;
2 - камера сгорания (топка);
3 - водная рубашка;
4 – блок управления (микропроцессор);
5 – патрубок подачи;
6 – манометр;
7 – кран под манометр;
8 – люк верхний для чистки дымовых каналов;
9 – дымоход;
10 - поворотный шибер дымохода;
11 - прямая перегородка;
12 - теплоизоляция;
13 - люк боковой для удаления сажи и пепла;
14 - камера для накопления золы (зольник);
15 - пеллетная горелка;
16 - патрубок сливной с шаровым краном;
17 - шнековый транспортер горелки;
18 - вентилятор;
19 - клапан предохранительный;
20 - патрубок обратки;
21 - люк для удаления пепла;
22 - люк шуровочный;
23 - люк загрузочные;
24 - кожух декоративный;
25 - бункер;
26 - люк бункера для загрузки топлива;
27 - медная гильза для установки термодатчика;
28 - бак для воды (система пожаротушения);
29 - кронштейн для крепления бака;
30 - термостатический клапан BVTS;
31 - мотор-редуктор.
Технические характеристики:
| Наименование параметра | Ретра-4М Trio | |||
| 65 | 80 | 98 | 150 | |
| 1. Вид топлива: | ||||
| - основной режим | Пеллеты, мелкий уголь до 25мм | |||
| - резервный режим | Уголь каменный, антрацит, брикет, дрова, биотопливо | |||
| 2. Номинальная теплопродуктивность, кВт ±10% | 65 | 80 | 98 | 150 |
| 3. Габаритные размеры котла: | ||||
| - длина, мм | 1690 | 1690 | 1810 | 1930 |
| - ширина, мм | 800 | 910 | 940 | 1000 |
| - высота, мм | 1650 | 1650 | 1820 | 1950 |
| 4. Размеры верхней камеры сгорания котла: | ||||
| - длина, мм | 780 | 780 | 900 | 950 |
| - ширина, мм | 550 | 670 | 690 | 760 |
| - высота, мм | 600 | 600 | 620 | 640 |
| 5. Объем верхней топки, л | 200 | 270 | 320 | 460 |
| 6. Объем воды в котле, л ±10% | 204 | 242 | 301 | 335 |
| 7. Температура воды,ºС: | ||||
| - на выходе из котла, не более | 95 | 90 | ||
| - на входе в котел, не меньше | 55 | 55 | ||
| 8. Размер горловины загрузочного люка, мм (ширина х высота) | 340х325 | 430х310 | 430х310 | 430х310 |
| 9. Выход под дымоход, мм | 200 х 230 | 200 х 300 | 200 х 300 | 300 х 200 |
| 10. Номинальный расход топлива, кг/год, не больше: | ||||
| - основной вид топлива (Q=18 МДж/кг) | 15,1 | 18,6 | 22,8 | 35 |
| - резервный вид топлива (Q=27 МДж/кг) | 10,2 | 12,5 | 15,6 | 18,4 |
| 11. Рабочее давление воды *, МПа: | ||||
| - минимальное | 0,1 | |||
| - максимальное | 0,2 | |||
| 12. Коэффициент полезного действия,%: | ||||
| - основной вид топлива (Q=18 МДж/кг) | 86 | |||
| - резервный вид топлива (Q=27 МДж/кг) | 93 | |||
| 13. Разрежение за котлом, Па | 40 | 50 | ||
| 14.Температура продуктов сгорания, ºС | 110-140 | 140-160 | ||
| 15.Напряжение питания, В/частота, Гц | ~220/50 | |||
| 16. Высота дымовой трубы от оси дымохода котла, м | 7 | 8 | 15 | 15 |
| 17. Диаметр трубы дымохода | 220 | 250 | 250 | 250 |
| 18. Объем бункера, м3 | 0,6 | 1 | 1,5 | |
| 19. Габаритные размеры бункера | ||||
| - длина, мм | 950 | 1350 | 1550 | |
| - ширина, мм | 870 | 1070 | 1600 | |
| - высота, мм | 1720 | 1690 | 1975 | |
| 20. Общие габаритные размеры котла вместе с бункером и горелкой: | ||||
| - длина, мм | 1690 | 1690 | 1810 | 1930 |
| - ширина, мм | 2000 | 2220 | 2235 | 2600 |
| - высота,мм | 1720 | 1690 | 1820 | 1975 |
| 21. Масса котла (без воды), кг | 790 | 910 | 1005 | 1300 |
