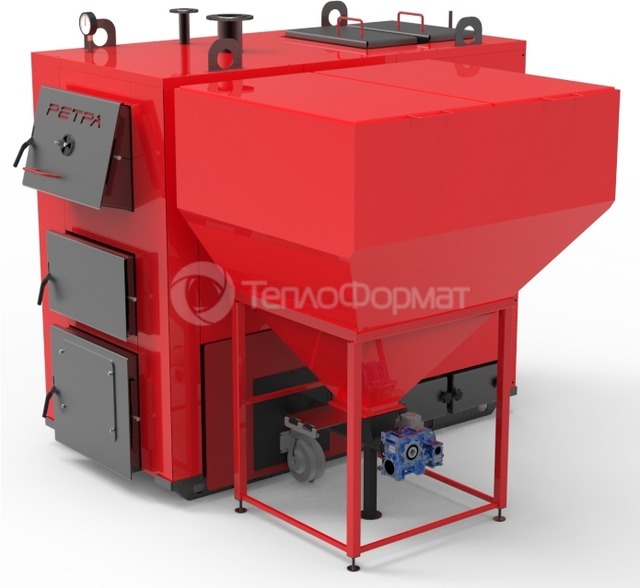

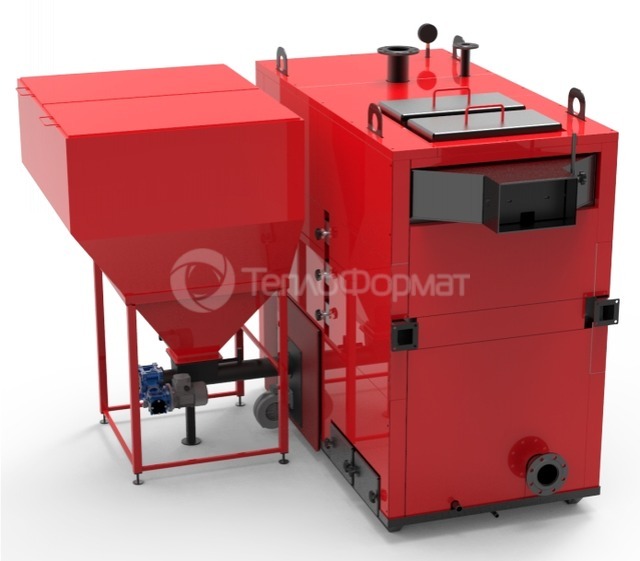

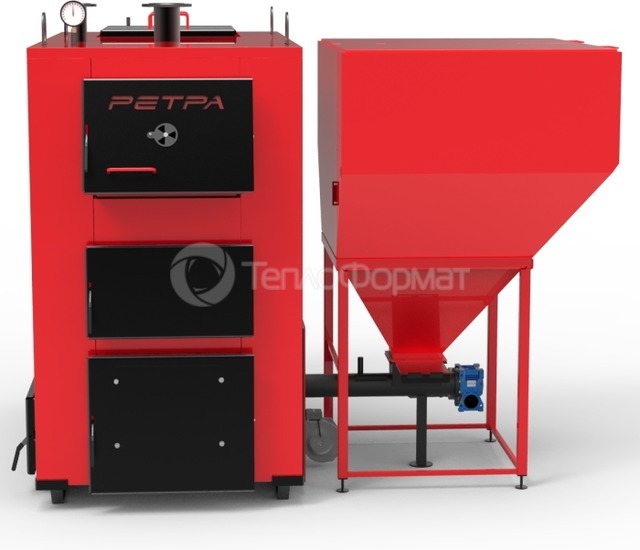

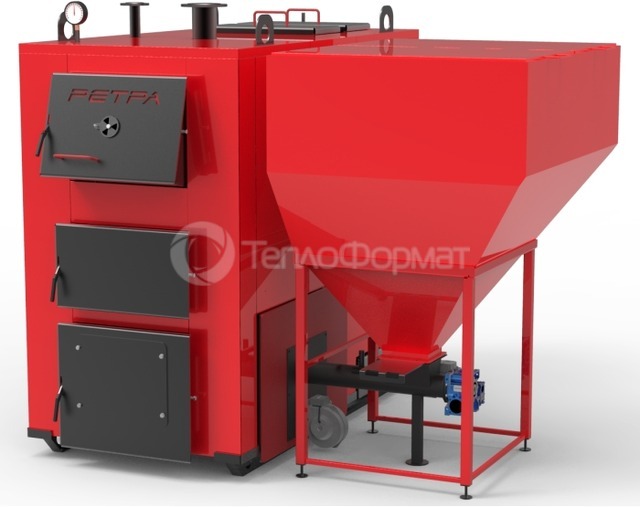

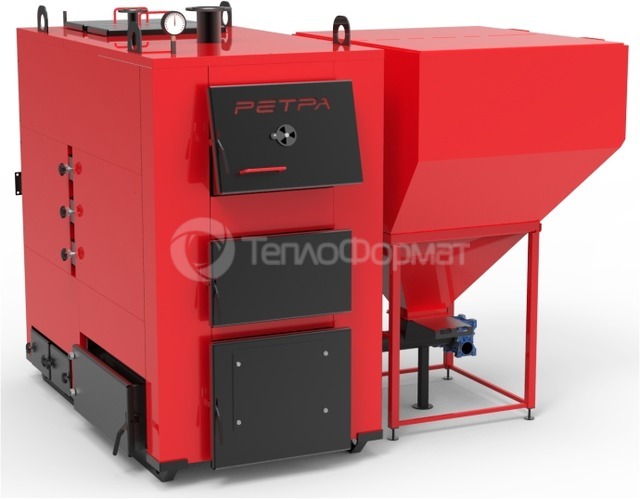

Котел с автоподачей Ретра-4М Trio 500 кВт

Акция!
Бесплатная доставка по всей территории Украины!

К каждому котлу средство для чистки дымоходов Savent в подарок.

  Котлы Ретра характеризируются высокой экономичностью, надежностью, простотой в эксплуатации, а также КПД до 93%. Они приспособлены для сжигания всех видов топлива: от угля и дров до опилок, макулатуры, соломы. В качестве топлива позволяется использовать отходы производства.
  Котлы Ретра-4М Trio 500 кВт могут работать в двух режимах - в режиме ручной и автоматической загрузки топлива. В первом режиме работы котла загрузки топлива (дрова, уголь, брикет и т.п.) происходит через загрузочный люк. Процесс эффективного сгорания топлива в топке осуществляется благодаря интенсивной подаче воздуха по периметру камеры. При этом образуется «воздушный кокон» вокруг топлива. Газ, который не сгорел в топке из-за недостатка воздуха, догорает благодаря подаче вторичного воздуха. Этим обеспечивается высокий коэффициент полезного действия, достигающий 93%.
  Во втором режиме загрузка топлива осуществляется автоматически из бункера винтовым шнеком (приводится в действие мотор-редуктором) к пеллетной горелке. Максимально эффективное сгорание топлива в пеллетной горелке обеспечивается благодаря обдуву воздухом, который осуществляется вентилятором. Работа шнекового транспортера и вентилятора контролируется микропроцессорным терморегулятором.
  Бесспорное достоинство котлов - уникальная самоочистная горелка совкового типа, которая работает в едином комплексе с котлом и питательным бункером соединенных винтовым шнеком. Устройство имеет корпус с водяным охлаждением и подвижную платформу, что движется по направляющим с помощью эксцентрика и мотор-редуктора, а также дает возможность равномерного распределения топлива по всей поверхности горелки и полного его сгорания. Корпус горелки также содержит форсунки для подачи воздуха от вентилятора. Система имеет длительный срок эксплуатации, устанавливается на котлы мощностью от 200 кВт до 2,0 МВт и может применяться для широкого спектра топлива мелкой фракции, поскольку является неприхотливым к его качеству, сорта и влажности.

Принципиальная схема подачи топлива котла Ретра-4М Trio

 1. Котел Ретра-4М;  2. Питательный бункер;  3. Насадка горелка самоочистная; 4. Шнековая подача топлива; 5. Настил из чугунных решеток.

Преимущества котла Ретра-4М Trio:

• Две топки: верхняя для сжигания сырья больших размеров, нижняя - для сжигания с помощью пеллетной горелки мелкого топлива;
• Работа в ручном и автоматическом режиме;
• Возможность использования различных видов топлива, более доступных потребителю;
• Уникальная самоочистная горелка совкового типа с водяным охлаждением, работающая в автоматическом режиме сжигания низкокачественной пеллеты, угля, лузги, щепы, опилок и другого мелкофракционного топлива;
• Двойное предотвращения возгорание в шнеке;
• Экологическая чистота - соблюдение всех санитарных и экологических норм выбросов;
• Удобство, простота в обслуживании и длительный срок эксплуатации оборудования (10 лет и более);
• Уникальность оборудования оказывает и современная автоматика с удобным многофункциональным меню;
• Котлы изготавливаются из котловой стали толщиной 6-8 мм;
• Наличие системы бездымного горения при использовании всех видов твердого топлива и горючих отходов;
• Котлы моделей «Ретра-4М» производятся в двух разновидностях (Ф - прямой котел с футерованными люками, В - котел со скосом с водоохлаждающими люками).

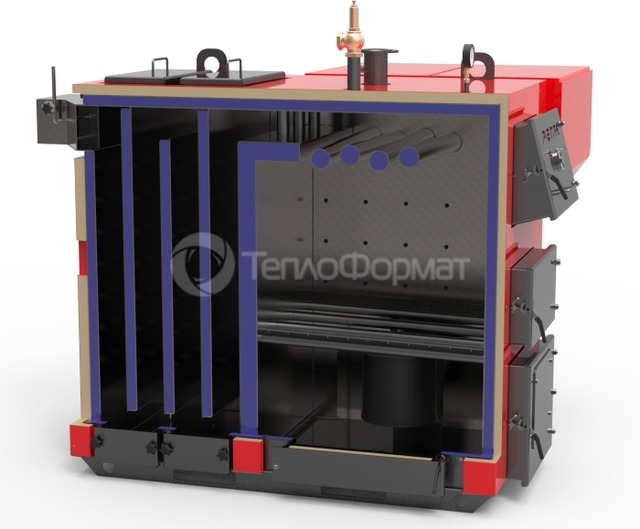

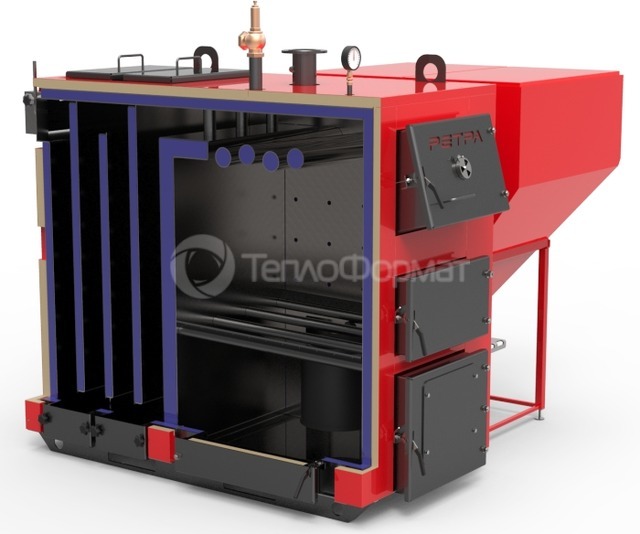

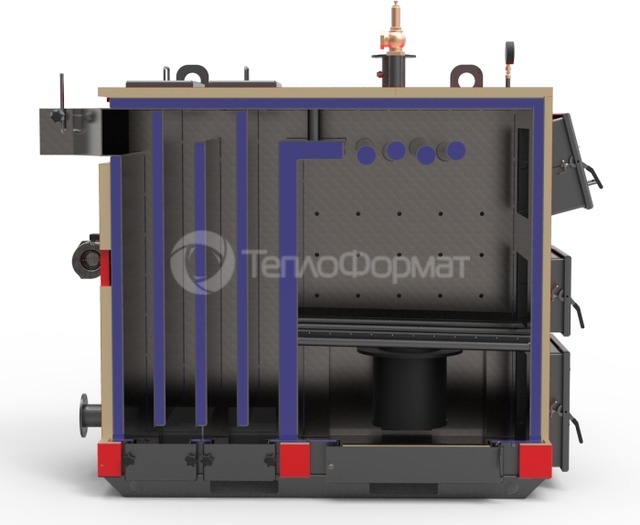

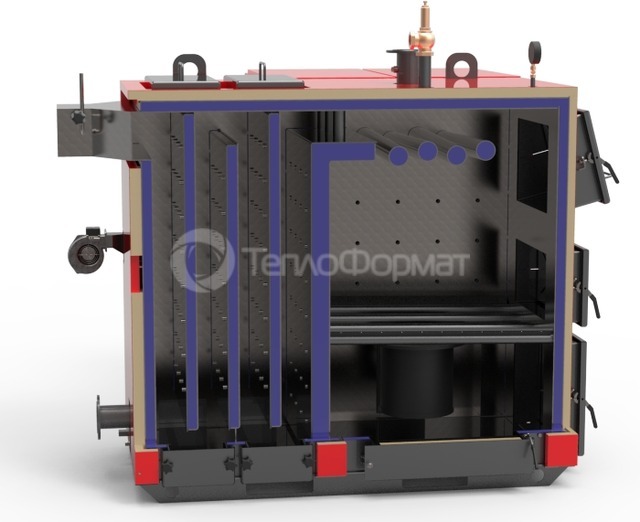

Конструкция котла Ретра-4М Trio:

1 - котел «Ретра-4М» з НГС;
2 - люк загрузочный;
3 - люк шуровочный;
4 - люк для удаления пепла;
5 - люк верхний для чистки дымовых каналов;
6 - патрубок подачи;
7 - патрубок под предохранительный клапан;
8 - трубы колосниковые;
9 - настил из чугунных решеток;
10 - кожух декоративный;
11 - водная рубашка;
12 - НГС (насадка горелка самоочистная);
13 - мотор редуктор подвижного поддона НГС;
14 - шнековый транспортер горелки;
15 - мотор редуктор шнековой подачи;
16 - шибер горловины бункера;
17 - бак для воды (система пожаротушения шнековой подачи);
18 - бункер;
19 - люк бункера для загрузки топлива;
20 - вентилятор;
21 - манометр;
22 - камера сгорания (топка);
23 - кран под манометр;
24 - дымоход;
25 - поворотный шибер дымохода;
26 - прямая перегородка;
27 - теплоизоляция;
28 - люк боковой для удаления сажи и пепла;
29 - камера для накопления золы (зольник);
30 - патрубок сливной с шаровым краном;
31 - патрубок обратки;
32 - медная гильза для установки термодатчика.

Технические характеристики:
