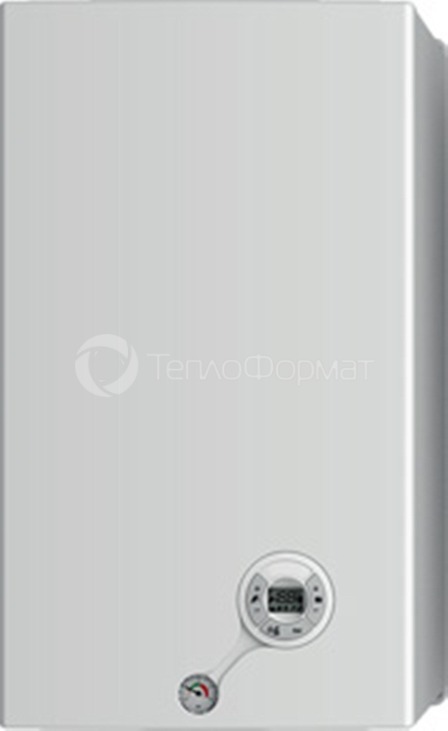

   Газовый котел настенный NOVA FLORIDA NIBIR CTFS 24 кВт — классический двухконтурный турбированный (бездымоходный) котел с закрытой камерой сгорания, с встроенным насосом, трехходовым клапаном и расширительным баком специально создан для отопления и горячего водоснабжения квартир и помещений, площадью 40 ÷ 195 м², с двумя раздельными теплообменниками.

Особенности котла:

- ультракомпактные габариты 70х40х25 см;
- работа с датчиком комнатной температуры (NTC);
- первичный алюминиевый теплообменник;
- вторичный пластинчатый теплообменник ГВС из нержавеющей стали;
- идеально подходит для небольших систем с минимальным напором воды;
- возможность встраивать в мебель и монтировать вплотную к стенам;
- компактный насос со встроенным автоматическим воздушным клапаном;
- расширительный бак емкостью 6 л;
- возможность подключения датчика комнатной температуры;
- 2 датчика температуры в контуре отопления и еще один в контуре ГВС;
- встроенный автоматический бай-пас;
- система безопасности с оповещением об ошибках и неисправностях;
- защита от гидроудара;
- панель управления с дисплеем, позволяет легко регулировать и контролировать температуру отопления, ГВС и режим работы котла, а также просматривать коды блокировок котла;
- функции защиты от тактования, размораживания, блокировки насоса и 3-ходового клапана, а также функции постциркуляции, поствентиляции и тестового режима «трубочист»;
- пыле- влагозащищенная плата управления;
- класс эффективности согласно 92/42/CEE ★★★.

Габаритные размеры котла NOVA FLORIDA NIBIR CTFS 24 кВт

M Подающая линия системы отопления (3/4''), C Выход горячей воды (1/2"), G Вход газа (1/2''), F Подача холодной воды (1/2''), R Возврат из системы отопления (3/4'')

Гидравлическая схема котла NOVA FLORIDA NIBIR CTFS 24 кВт

1. Автоматический Бай-пасс
2. Температурный датчик воды контура ГВС
3. 3-х ходовой клапан с электроприводом
4. Модулирующий газовый клапан
5. Предохранительный термостат линии подачи контура
   отопления
6. Датчик температуры подающей линии
7. Горелка
8. Электрод розжига / определения пламени
9. Монотермический теплообменник
10. Герметическая камера сгорания
11. Вытяжной вентилятор
12. Реле безопасности давления дымовых газов
13. Пробоотборник давления в герметической камере сгорания
14. Трубопровод воздухозабора и дымоотвода
15. Пробоотборник давления в герметической камере сгорания
16. Расширительный бак
17. Датчик температуры возвратной линии
18. Предохранительный клапан 3 бар
19. Сливной кран
20. Реле минимального давления
21. Воздухоотводчик
22. Насос
23. Ограничитель протока горячей воды на 8 л/мин
24. Кран заполнения
25. Реле протока с фильтром холодной воды
26. Вторичный пластинчатый теплообменник

M Подающая линия системы отопления
C Выход ГВС
G Вход газа
F Подача холодной воды
R Возврат из системы отопления

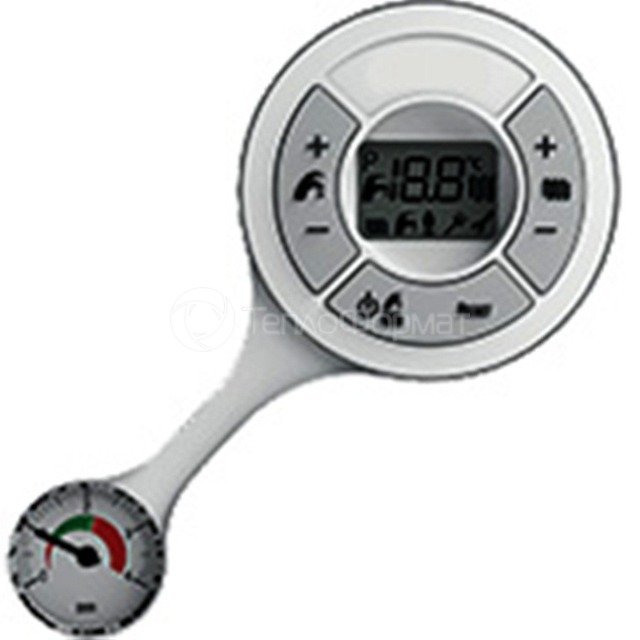

Панель управления котла NOVA FLORIDA NIBIR CTFS 24 кВт

A. Регулировка температуры горячей воды (+/- ГВС).
B. Выбор режима работы котла и подтверждение нового значения.
C. Разблокировка и возврат на стартовую страницу в режиме программирования параметров.
D. Регулировка температуры в контуре отопления и изменение параметров программирования (+/- ОТОПЛЕНИЕ).
E. ЖК-дисплей.
F. Манометр контура отопления.

1. Индикатор параметров
2. Индикатор контура ГВС
3. Буквенно-цифровой индикатор
4. Индикатор контура отопления
5. Индикатор изменения параметров
6. Индикатор функции тестирования «трубочист» (только для монтажника)
7. Индикатор наличия пламени
8. Индикатор состояния котла
